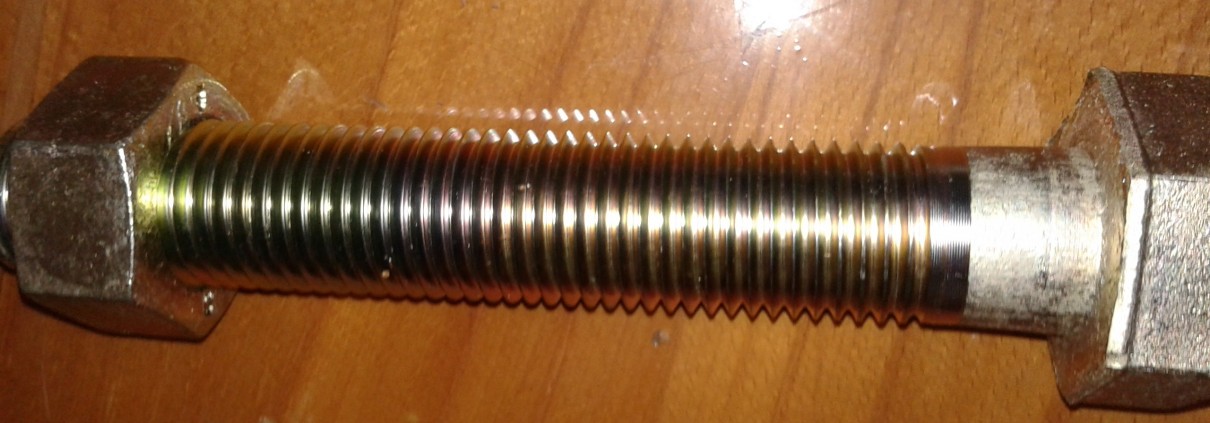

انواع پیچها

شکل ظاهری ونام انواع پیچها



شیار ایجاد شده پیچ ها از نظر وظیفه و کاربرد به سه دسته تقسیم می شوند :

1-  اتصال محکم شونده : جهت وصل نمودن دو یا چند قطعه با جنس های مختلف و به صورت موقت می توان از پیچ ها و مهره ها استفاده نمود

2-       انتقال حرکت و تبدیل حرکت : جهت انتقال حرکت ، تبدیل نمودن حرکت چرخشی به حرکت خطی و یا تغییر دادن سرعت حرکت می توان از پیچ و مهره ها با دندانه تخت ، ذوزنقه‌ای و حلزونی استفاده نمود

3-  آب بندی : پیچ و مهره های با رزوه داخلی استوانه ای و رزوه خارجی مخروطی به منظور آب بندی استفاده می شوند

جهت گردش دندانه های پیچ

مسیر چرخش شیار رزوه یا دندانه های پیچ ها به سمت راست و یا چپ باشد ، اگر گردش مارپیچ به سمت چپ باشد پیچ چپگرد می باشد.

پیچ های چپگرد را با علامت LH و پیچ های راستگرد را با علامت RH نشان می دهند .

جهت ساده تر شدن تشخیص مهره های چپگرد بر روی اضلاع آنها شیار طولی و یا در وسط گوشه های مهره ها شیار عرضی ایجاد می نمایند .

گام پیچها

گام پیچ ها یعنی فاصله دو رزوه متوالی ( شکل 1)در پیچ های چند راهه فاصله بین دو دندانه از یک راه ) و یا میزان پیشروی طولی پیچ در اثر چرخش یک دور کامل را می گویند .

نکته : با تغییر گام در پیچ ها عمق دندانه ها و در نتیجه قطر داخلی پیچ تغییر می کند ، البته در صورتی که قطر اسمی پیچ ثابت باشد .

تعریف پیچ

اگر مثلث قائم الزاویه ای را از کاغذ بریده و آن را حول یک ضلع قائمه بر روی استوانه بپیچانیم و در امتداد وتر بر روی استوانه شکافی ایجاد کنیم قطعه ای حاصل می شود که به آن پیچ می گویند

پیچ راست گرد و پیچ چپ گرد

اگر پیچ در چهت عقربه های ساعت بر روی مهره بسته شود آن را راست گرد ودر غیر اینصورت آن را چپ گرد می نامند

پیچ یک راهه و چند راهه

اگر بر روی استوانه یک شکاف ایجاد کنیم آن را پیچ یک راهه و چنانکه در روی استوانه چندین شکاف ایجاد شود که نقطه شروع آن ها در محیط قاعده با هم تفاوت کند آن را پیچ چند راهه می نامند

سیستم متریک و اینچی

پیچ ها در دو سیستم اینچی و میلیمتری ساخته می شوند :

پیچ های میلیمتری

در این پیچ ها تمام اندازه ها بر حسب میلیمتر اندازه گیری می شود . زاویه راس این پیچ ها 60 درجه و نوک دندانه ها پخ زده شده اند. پیچ های میلیمتری را با علامت M نشان می دهند

پیچ های اینچی

تمام اندازه های این پیچ بر حسب اینچ اندازه گیری می شود. زاویه راس این پیچ ها 55 درجه است وسر وته دندانه ها گرد است. قطر پیچ های اینچی به اینچ است و گام این پیچ ها بر حسب تعداد دندانه در یک اینچ مشخص می شود .

تعریف گام پیچ

فاصله بین یک دنده پر ویک دنده خالی از پیچ ها را گام پیچ می نامند. این فاصله برابر با ارتفاع مثلث قائم الزاویه ای است که قاعده آن به اندازه محیط استوانه پیچ و وتر آن در امتداد مار پیچ ها باشد.

خواندن پیچ های متریک و انگلیسی

M14x1.5×25

1. عدد اول نشانه قطر پیچ است. به طور مثال در نمونه بالا قطر 14 میلی متر است.

2. عدد دوم فاصله بین رزوه ها را بیان می کند. در نمونه بالا این فاصله 1.5 میلی متر است.

3. عدد سوم  نمایان گر طول پیچ است. در نمونه بالا طول پیچ 25 میلی متر است.

4. به عدد سر پیچ توجه کنید هر چه این عدد بزرگتر باشد قدرت پیچ بیشتر است.

در حالی که در سیستم متریک مشخصات پیچ بر اساس فاصله  رزوه های آن در اینچ است، در سیستم های انگلیسی موضوع عکس است. یعنی تعداد گام در هر اینچ اهمیت دارد . مثال

¼     :1/4-20 بیشترین قطر بر حسب اینچ بوده و 20 تعداد دنده در هر اینچ.



پیچ ها انواع مختلف و کاربردهای بسیاری دارند که در زیر به بررسی بخشی از آن ها می پردازیم



پبچ ورق فلزی

پبچ ورق فلزی    Sheet Metal Screws

پیچ با شیار کامل همراه  نوک تیز برای استفاده در ورق فلزات. مخفف SMS

پیچ ماشینی رزوه دار

پیچ ماشینی رزوه دار    Thread Machine Screws

پیچ های خودکار برای استفاده در ماشین آلات

پیچ ماشینی پیچ ماشینی    Machine Screws

این پیچ ها همراه با مهره در سوراخ قرار داده می شوند. مخفف آن MS



پیچ چوب پیچ چوب    Wood Screws

این پیچ ها با ساقه صاف و نوک مخروطی برای نجاری و اتصالات لولایی به کار می رود.

مخفف آن  WS است.

 پیچ lag پیچ Lag Bolts     Lag

پیچی است شیار دار و نوک تیز برای چوب. مخفف Lagپیچ رزوه ای خودکار پیچ حمل و نقلی    Carriage Bolts

سر صاف و گرد همراه مقطعی مربع شکل دارندپیچ رزوه ای خودکار پیچ شش گوشه        Hex Bolts

پیچ سر شش گوش با شیار همراه مهره در سورخ گذاشته می شود. مخفف HHMB یا HXBT



پیچ رزوه ای خودکار پیچ رزوه ای خودکار  Self Drilling SMSلگ چشمی لگ چشمی        Eye Lags

مانند پیچ چشمی است فقط به جای شیار ماشینی، شیار چوبی دارد.پیچ چشمی  پیچ چشمی     Eye Bolts

پیچ با یک حلقه دایره ای شکل در انتهای آن برای اتصال زنجیره ای به کار می رود.پیچ تنظیم پیچ تنظیم     Set Screws

پیچ های ماشینی بدون سر برای در هم کوبیدن سوراخ های رزوه شده به کار می رود.پیچ آلن پیچ آلن       screws  Allen

از این پیچ ها که سطح صاف دارند در گوشه ها ویا فضاهای محدود استفاده می کنند.

پیچ های آلن با با آچار مخصوص آلن بسته می شوند.

پیچ بالابر پیچ بالابر        Elevator Bolts

آن ها سر تخت بزرگ دارند و اغلب در سیستم های نقاله مکانیکی استفاده می شوند.پیچ شانه دار پیچ شانه دار    shouldor screw

برای نگه داشتن نقاط محوری استفاده می شود.پیچ J شکل پیچ J شکل       J-Bolts

پیچ J شکل برای نگه داشتن پیچ های چشمی به کار می رود.پیچ U شکل  پیچ U شکل       U-Bolts

پیچ U شکل برای اتصال دو لوله یا سطوح دایره ای به کار می رود.
