انواع پيچ

انواع پيچReviewed by پیچ ومهره کیمیاصنعت on Jul 9Rating: 4.0انواع پيچ انواع پيچ , پيچ هاي سر ششگوش, پيچ چشمي EYE BOLT ,پيچ سر اطاقي ,پيچ سر خروسكي ,پيچ خاردار چاكدار, پيچ آلن ,پيچ هاي خودرو ,يو بولت ( U – BOLT ,انكر بولت ها, پيچ تمام رزوه ,پیچهای متری ,پیچ ومهره آهنی

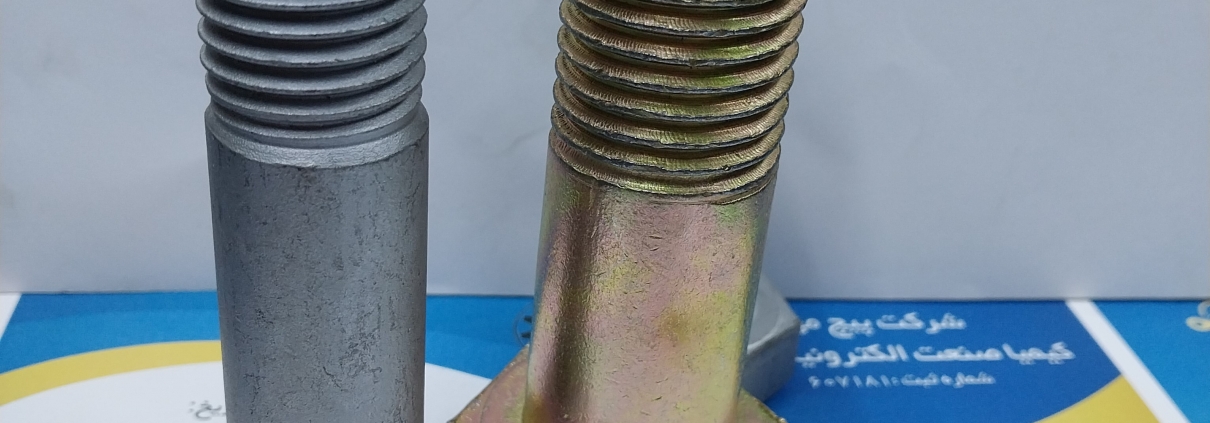

انواع پيچ :
پيچ هاي تي شكل يا اصطلاحاً T – BOLT : كه با سه DIN معرفي ميشود . پيچ t با din 186 – 188 – 261
_________________________________________________________
پيچ هاي سر ششگوش : ( كه انواع مختلف دارند )‌

پيچ هاي سر ششگوش با DIN 6914 – اين پيچ از نظر ابعادي آچار گير آن با پيچ هاي قبلي متفاوت بوده و بزرگتر ميباشد و متريال آن 10.9 معرفي شده است
پيچ سر ششگوش با DIN 7968 -اين پيچ با پيچ هاي قبلي از نظر قطر ساق پيچ متفاوت است كه اصطلاحاً اين پيچ را فيت بولت ( FIT BOLT ) مينامند به طوري كه ساق پيچ از قسمت رزوه آن ضخيم تر است .
پيچ هاي سر ششگوش NMG101 – NMG102 – اين 2 نوع پيچ جزء استانداردهاي امريكا با 2 نوع رزوه به نام هاي UFN ( دنده ريز ) و UNE (‌دنده درشت ) با كلاس 8.8 معرفي ميگردد كه به صورت اينچ هم قد و هم قطر آن محاسبه ميگردد .
پيچ هاي سر ششگوش با DIN 610 , 609 – اين 2 نوع پيچ نوعي ديگر از پيچ هاي DIN 7968 ميباشد كه همان فيت بولت ميباشد .
پيچ هاي سرششگوش با DIN 787 – اين پيچ به صورت چهار گوش بوده و ارتفاع گل اين پيچ نسبت به نوع و جاي مصرف آن متغيير ميباشد . اين پيج در كلاس 8.8 معرفي شده است .
________________________________________________________
پيچ چشمي – ( EYE BOLT – DIN 444 ) : اين پيچ به دليل شكل ظاهري آن كه يك سوراخ در بالاي سر پيچ قراردارد به پيچ چشمي معروف است اين پيچ با كلاسهاي 5.6 , 4.6 معرفي گرديده و كاربردي بسيار در صنايع مختلف دارد .09214820235
_________________________________________________________
پيچ سر خروسكي با DIN 316 ( wing screw )- اين پيچ به دليل شكل گل يا آچار گير آن كه شبيه تاج خروس ميباشد به آن خروسكي گفته ميشود و بيشتر در قطرهاي كوچك مورد مصرف ميباشد .
_________________________________________________________
پيچ سر اطاقي با din 603 – اين پيچ به صورت سر گرد يا قارچي كه زير گل آن يك چهار گوش موجود ميباشد كه در محل خود قرار گرفته و از چرخش پيچ هنگام محكم كردن آن جلوگيري ميكند . اين پيچ در كلاسهاي 8.8 , 4.6 , 6.8 استنلس استيل و برنج معرفي شده است .
_______________________________________________________________

پيچ سر گرد اطاقي با DIN 605 – اين پيچ مانند پيچ DIN 603 در زير گل آن يك چهار گوش دارد ولي تفاوت اين پيچ در اين است كه گل اين پيچ سر تخت بوده ولي گل پيچ DIN 603 به صورت نيم گرد يا قارچي ميباشد . اين پيچ با 2 كلاس 8.8 , 4.6 معرفي شده است .55377093
پيچ خاردار يا تك خار با DIN 604 – اين پيچ با گل يا سر گرد كه در زير آن يك زائده موجود ميباشد گل اين پيچ به صورت زاويه دار بوده و در داخل حفره اي كه براي آن در نظر گرفته است قرار ميگيرد . اين پيچ در كلاسهاي 6.8 , 8.8 , 4.6 معرفي شده است .
_________________________________________________________
پيچ خاردار سر گرد كله قارچي با DIN 607 – اين پيچ مانند پيچ DIN 604 يك خار در زير گل خود دارد با اين تفاوت كه گل اين پيچ به صورت قارچي بوده ولي گل پيچ DIN 604 صاف و اصطلاحاً سر تخت گفته ميشود .
پيچ هاي سر استوانه خاردار با DIN 792
گل اين پيچ به صورت سر استوانه يا گرد ميباشد كه در زير اين گل استوانه اي شكل يك خار جهت نگهدارنده پيچ در جاي خود قرار دارد . ارتفاع گل اين پيچ به دليل مصارف مختلف متغيير ميباشد .و با كلاس 8.8 معرفي شده است .
_______________________________________________________________
پيچ هاي سر مخروطي چاكدار با DIN 7969- گل اين پيچ به صورت مخروطي بوده و يك شيار در گل آن موجود ميباشد كه جاي محكم كردن آن با پيچ گوشتي ميباشد اين پيچ با دو كلاس 8.8, 6.8 معرفي شده است .
_________________________________________________________
_‌پيچ آلن – پيچي است كه در يك سرش حفره اي شش ضلعي دارد كه نوك آچار آلن هنگام استفاده در آن قرار ميگيرد .
پيچ آلن با DIN 906 – اين پيچ با قدي كوتاه كه اصطلاحاً به آن كور كن گفته ميشود مورد استفاده قرار ميگيرد .
____________________________________________________
پيچ آلن با DIN 911 – اين پيچ همان آچار آْن است كه ميله اي شش ضلعي ميباشد كه يك طرف آن خم شده و براي باز و بسته كردن پيچ هاي آلن استفاده ميگردد .
_______________________________________________________
پيچ آلن با DIN 912 – اين پيچ جزء پر مصرفترين پيچ هاي آلن ميباشد اين پيچ با سري گرد كه يك طرف آن يك حفره شش ضلعي بزاي باز و بسته كردن آن وجود دارد معرفي شده است . اين پيچ با كلاسهاي 12.9 , 10.9 , 8.8 , و استنلس استيل معرفي شده است . قابل ذكر است اين پيچ با رزوه هاي مختلف مانند UNE , UNF هم توليد ميگرد
پيچ آلن با DIN 913 – 914 -915 – 96 – اين پيچ ها نوعي از پيچ آلن ميباشد كه تمام سطح آن رزوه شده . قسمت شش ضلعي آچار آن داخل خود پيچ ميباشد . تفاوت اين چهار نوع آلن در ابتداي سر پيچ ها ميباشد .55377092
پيچ آلن با din 6912 – اين پيچ آلن با پيچ هاي آلن din 912 متفاوت است در شكل گل آن به اين صورت كه ارتفاع گل اين پيچ با din 912 كمتر ميباشد كه اصطلاحاً آن را گل كوتاه مينامند .

پيچ آلن با din 7991 – اين پيچ آلن سر خزينه ميباشد به دليل سر مخروطي شكل خود كه داخل قطعه قرار ميگيرد . اين پيچ به دليل شك ظاهري خود مصارف زيادي دارد چرا كه بعد از باز و بسته شدن هيچ قسمتي از آن بيرون نميماند .
_________________________________________________________
پيچ آلن كله قارچي با ISO 7380 – NMG 104 – سر اين پيچ آلن به صورت قارچ بوده و مورد مصارف خاص دارد
_________________________________________________________
پيچ هاي خودرو يا MACHINE SCREW –
پيچ با din 84 – اين پيچ يك پيچ سر استوانه اي ميباشد كه بر روي استوانه آن يك شيار براي بسته و باز كردن آن با پيچ گوشتي ميباشد .
_________________________________________________________
پيچ با din 85 – اين پيچ يك پيچ سر استوانه همانند پيچ با din 84 ميباشد با اين تفاوت كه بالاي استوانه اين پيچ يك حالت نيم گرد ميباشد .
_________________________________________________________
پيچ با din 924 – اين پيچ يك نوع پيچ سر خزينه ميباشد كه اصطلاحاً آن را پيچ دو سو سر خزينه مينامند . اين پيچ همان پيچ با din 963 ميباشد .
_________________________________________________________
پيچ با din965 – اين پيچ سر خزينه چهار سو ميباشد .
_________________________________________________________
پيچ با din 7504 – اين پيچ در 5 تيپ تعريف شده : 1 – تيپ k اين پيچ يك نوع پيچ سر ششگوش و نوك مته اي ميباشد . 2- تيپ L اين پيچ سر شش گوش و شيار پيچ گوشتي خور و نوك مته اي ميباشد . 3 – تيپ N اين پيچ با سر كله قارچي چهارسو و نوك مته اي ميباشد .4- تيپ P اين پيچ با سر خزينه چهار سو و نوك مته اي ميباشد .5 – تيپ Q اين پيچ با كله نيم گرد و چهارسو و نوك مته اي ميباشد .
پيچ با تيپ 7976 – اين پيچ سر ششگوش و نوك تيز خودرويي ميباشد .
______________________________________________________
انكر بولت ها
انكر بولت ها پيچ هايي هستند كه داخل ديوار يا زمين يا ورق هاي ضخيم قرار ميگيرد . انكر بولت ها با DIN 529 معرفي شده و با تيپ هاي A-B – C – D – E – F توليد و با كلاس 4.6 ميباشد .
‌انكر بولت با 3 استاندارد NMG 115 – 116 – 121 معرفي ميشود . اين پيچ ها بر اساس شكل ظاهري خود براي استفاده در سقف / ديوارها / كف / و … به كار ميرود .

_________________________________________________________
يو بولت ( U – BOLT ) با DIN 3570 با دو تيپ A , B – اين پيچ يك ميلگرد دو طرف رزوه ميباشد كه به صورت دو حرف U , J خم شده است كه براي بستن لوله و اتصالات مورد مصرف قرار ميگيرد .
_________________________________________________________
پيچ مغزي پيچ گوشتي خور با DIN 417 – ISO 7435 – اين پيچ يك تكه ميلگرد تمام رزوه ميباشد كه بالاي آن يك شيار براي باز و بسته كردن آن وجود دارد . اين پيچ با DIN 427 , 438 مطابقت كرده ولي از نظر شكل هاي ظاهري با هم تفاوتهايي دارند .
پيچ دو سر رزوه با DIN 835 – اين پيچ ها به صورت يك ميلگرد ميباشد كه دو طرف آن رزوه شده و وسط آن بدون آن رزوه ميباشد . اين پيچ ها در قطر ها و طولهاي مختلف با كلاسهاي مختلف مورد استفاده هاي گوناگون دارد . كلاسهاي اين پيچ 5.6 , 8.8 , 10.9 ميباشد .
_________________________________________________________
پيچ تمام رزوه با DIN 975 – اين پيچ مانند يك تكه ميلگرد ميباشد كه تمام طول آن رزوه شده است و هيچ نوع آچار گيري ندارد . اين پيچ در قطر ها و طولها و جنسهاي مختلف توليد و مصرف ميگردد .
_________________________________________________________
پيچ دو سر رزوه با DIN 2510 – اين پيچ يك پيچ دو سر رزوه ميباشد و فاصله بين 2 رزوه كمتر از قطر رزوه ميباشد .
________________________________________________________________
1- پیچهای متری (60°) – در این نوع پیچها کلیه اندازه ها به میلیمتر بوده و قطر خارجی پیچ را به همراه حرف M مشخص می نمایند.مثل M20 یا M10 یعنی پیچ میلیمتری که قطر خارجی آن برابر 20 یا 10 میلیمتر می باشد. از مشخصات مهم این نوع پیچها زاویه دندانه آن بوده که 60° می باشد . پیچهای متری بر حسب موارد مصرفی که دارند در دو سری دنده درشت و دنده ظریف ساخته می شوند. قطر پیچهای دنده درشت را فقط به همراه M مشخص می کنند ولی در پیچهای دنده ظریف بعد از اندازه قطر گام پیچ نیز با علامت ضربدر نوشته می شود.
از پیچهای متری برای محکم کردن قطعات و مخصوصا” اتصالات آب بندی استفاده می نمایند.din 558 : اين پيچ به صورت تمام رزوه با متريال 4.6 , 6.8 توليد ميگردد

din 555- 601 اين پيچ به صورت نيم رزوه با متريال 4.6 , 6.8 توليد ميگردد كه تفاوت پيچ سر ششگوش در DIN 601 , 558 در اندازه قطر آچار گير آنها ميباشد . پيچ هاي مطابق با DIN 558 قطر آچار گير آنها كمتر از قطر پيچ هاي DIN 601 ميباشد . پيچ هاي سر ششگوش با DIN 931 – اين پيچ جزءكاربردي ترين پيچ ها ميباشد كه به صورت نيم رزوه ميباشد . اين پيچ در انواع قطر ها و با متريال هاي مختلف 5.6 , 8.8 , 10.9 و استنلس ستيل توليد ميگردد . پيچ هاي سر ششگوش با DIN 933 – اين پيچ ها به صورت تمام رزوه توليد و مورد مصارف بسيار دارد . اين پيچ از نظر ابعادي آچار با DIN 931 تفاوتي ندارد و فقط تمام رزوه ميباشد و متريالهاي توليدي اين پيچ هم مانند پيچ DIN 931 ميباشد
